کابل کانسنتریک NYCY نمره۶+۶×۳

کابل کانسنتریک NYCY نمره۶+۶×۳ یک نوع کابل برق ویژه است که هادی نول یا حفاظتی آن به صورت متحدالمرکز دور هادی اصلی پیچیده می‌شود.
این طراحی سبب ایجاد پایداری ایمنی و کارکردهای خاص در شبکه برق می‌شود.

 کابلNYCY چیست ؟

یک کابل قدرت فشار ضعیف(۰.۶ تا ۱ کیلو ولت) است که معمولاً دارای یک هادی مسی مرکزی (فازها) و یک هادی مسی هم مرکز (شیلد یا نول ارت )می‌باشد که دور هسته مرکزی را فرا می‌گیرد .

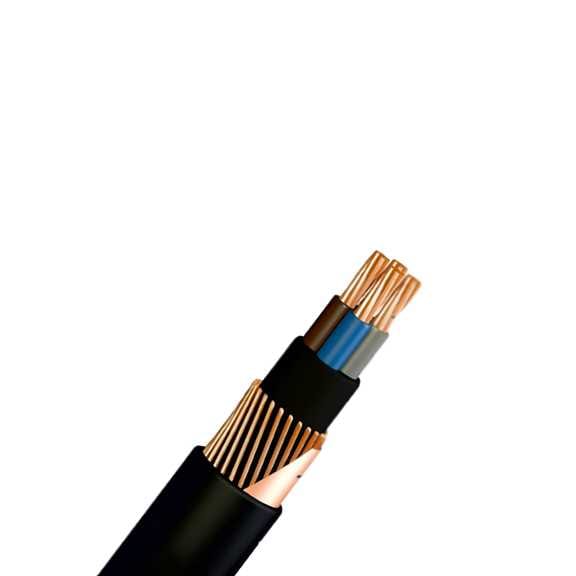

تصویر زیر نمونه‌ای از کابل کانسنتریک نمره۶+۶×۳ است .

●N: استاندارد VDE آلمان
●Y:عایق هادی‌ها از جنس پی‌وی‌سی است
●C: هادی هم مرکز مسی
●Y:روکش نهایی (غلاف خارجی) از جنس پی‌وی‌سی است .

ساختار کابل کانسنتریک NYCY :

۱.هادی‌های فاز (phase conductor ):

●معمولاً از مس مفتولی (کلاس ۱ )یا نیم افشان (کلاس ۲ )ساخته می‌شود .

●تعداد رشته‌ها :معمولاً ۲ ،۳ یا ۴ است.

۲. عایق (Insulation ):

●روی هر رشته هادی ، عایق پی‌وی‌سی کشیده می‌شود .

۳. روکش میانی (فیلر ):

●فضای بین رشته‌ها با یک لایه پر کننده پر می‌شود تا سطح آن برای قرارگیری شیلد صاف و گرد باشد .

۴. هادی هم مرکز(concentric conductor ):

●شامل رشته‌های نازک مسی و یک نوار مسی مارپیچ است ، که دور لایه میانی پیچیده می‌شود.

۵. روکش نهایی (outer sheath):

●یک لایه پی‌وی‌سی سیاه رنگ که مقاوم در برابر عوامل محیطی است .

کاربردهای اصلی کابلهای کانسنتریک NYCY:

۱. توضیح برق شهری و خیابانی :

●به عنوان کابل مشترکین یا روشنایی معابر

۲. نیروگاه‌ها و پست‌های برق :

●جهت تغذیه تابلوها و ترانس‌ها

۳.کاهش تداخل الکترومغناطیسی :

●هادی هم مرکز مانند شیلد عمل کرده و نویزهای اطراف را کاهش می دهد.

مشخصات کابل کانسنتریک NYCY نمره۶+۶×۳:

●نوع هادی :مفتول
● ولتاژ نامی: ۰.۶ تا ۱ کیلو ولت(فشارضعیف)
●عایق هادی :pvc
●غلاف خارجی:pvc
●تعداد رشته:سه
●جنس هادی :مس / نوع :مفتول
●محدوده دمایی:۳۰_ تا ۷۰+درجه سانتیگراد
●سطح مقطع:۶میلی متر مربع
●جنس هادی متحدالمرکز:مس
●برند:باخترایرانیان
●رنگ روکش:مشکی

✔️کابل کانسنتریک NYCY نمره۶+۶×۳ یکی دیگر از محصولات تولیدی صنایع باختر ايرانيان است.
